镶嵌电极电阻焊是一种特殊的电阻焊接工艺，主要用于焊接异种金属或需要局部增强导电性的部件。其核心特点是将高导电性材料（如铜、银等）以镶嵌形式预置在电极或工件表面，从而优化电流分布、提高焊接质量或延长电极寿命。以下是该技术的详细解析：

1. 工作原理

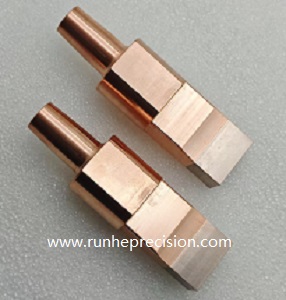

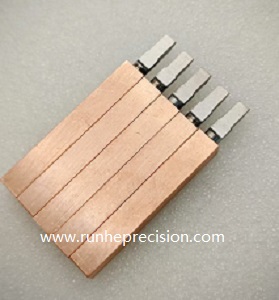

电极设计：在常规电极（通常为铜合金）的工作面镶嵌高导电性材料（如钨、钼、铜-铬合金等），形成复合电极结构。

电流路径优化：镶嵌材料作为电流的优先通道，集中能量于焊接点，减少热影响区，尤其适合高电阻率材料的焊接（如不锈钢、铝合金）。

热管理：高熔点的镶嵌材料（如钨）可减少电极粘连，适合高温焊接场景。

2. 典型应用场景

异种金属焊接：如铜-铝、钢-铝的连接，通过镶嵌电极平衡两者导电性差异。

精密焊接：电子元器件（继电器触点、电池极耳）要求小尺寸、高精度焊点。

电极保护：焊接镀层钢板（如镀锌板）时，镶嵌材料可防止低熔点镀层污染电极。

3. 工艺优势

延长电极寿命：镶嵌部分承受主要磨损，降低整体电极更换频率。

提高焊接一致性：减少因电极变形或污染导致的焊点质量波动。

节能高效：电流集中可降低总能耗，缩短焊接时间。

4. 关键技术参数

镶嵌材料选择：需匹配工件材质（如焊接铝合金常用铜-钨复合电极）。

镶嵌尺寸与形状：圆形、环形或多点阵列设计，影响电流密度分布。

压力控制：需平衡电极压力与镶嵌材料的抗变形能力。

5. 常见问题与对策

镶嵌脱落：优化镶嵌与基体的机械结合（如采用螺纹、过盈配合或钎焊）。

热应力开裂：选择热膨胀系数相近的材料组合，或设计缓冲结构。

成本考量：镶嵌电极制造成本较高，适合大批量生产场景。
